CVPR 2020 - Visual SLAM with Object and Plane (Shichao Yang 발표)

Posted on Edited on In , ,

시작하기 전…

Shichao Yang의 연구 주제

Shape prior를 사용하지 않는 Object와 plane을 이용한 Monocular SLAM.
Large scale로 indoor와 outdoor에서 사용 가능.
Scene understanding이 SLAM에 도움이 되는 것을 증명함.

Shichao Yang은 CubeSLAM의 저자이다.

Point를 사용하는 SLAM의 단점

Point feature를 사용하는 SLAM이 잘 안되는 케이스가 있다.

  • 텍스처가 적은 벽이나 바닥
  • 움직이는 object가 있을 때
  • 회전량이 많을 때
  • 다양한 조명 변화

그리고, sparse point map 보다 더 정보가 많이 필요한 task 들도 있다

  • 증강현실에서 물리적 상호작용
  • 자율주행 중 주변 자동차 위치 파악 (i.e. 정확한 거리 파악)

사람은 그러면 어떻게 localization과 mapping을 잘하는걸까?
일단 Point를 보는건 아닌 것 같다.
Objects와 Planes를 보는 것 같다.
Objects와 plane을 본다는 것은 scene understanding이 있다는 것을 의미한다.

연구 분야 소개

최적화 방법론

  1. Decoupled 방법 - Point 기반 SLAM을 수행하고, point cloud로부터 3D object와 plane 검출
  • Bao 2012 CVPR : Semantic structure from motion with points, regions and objects
  • Dong 2017 CVPR : Visual-inerial-semantic scene representation for 3D object detection
  • Huang 2020 CVPR : ClusterVO - Clustering moving instances and estimating visual odometry

하나씩 계산하면 되는 쉬운 방법.
하지만 SLAM이 잘 안되거나 Point cloud의 퀄리티가 떨어지면 object detection도 잘 안된다.

  1. Tightly coupled 방법 - Camera motion, Object / Plane geometry를 동시에 최적화
  • Salas-Moreno 2012 CVPR : SLAM++ - SLAM at the level of objects
  • Lee 2017 ICCV : Joint layout estimation and global multi-view registration for indoor reconstruction
  • Gay 2017 ICCV : Probabilistic Structure from Motion with Objects (PSfMO)
  • Nicholson 2018 RAL : QuadricSLAM - Dual quadrics from object detections as landmarks in object-oriented SLAM
  • Li 2018 ECCV : Stereo vision-based semantic 3D object and ego-motion tracking

동시에 최적화를 하면서 정확도를 이끌어내려는 시도이다.

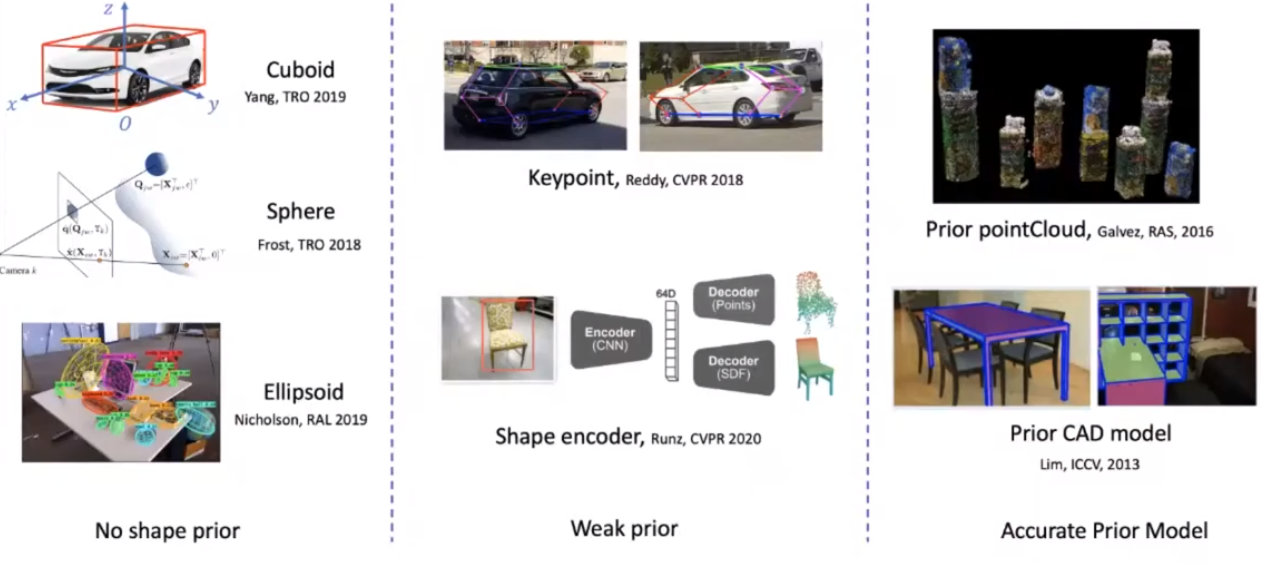

Object를 표현하는 방법


최적화 cost function

  • Object-camera 3D relative pose

    • Object pose estimation을 한 후에, object들의 relative pose를 graph 형태로 표현하는 방법. (e.g. SLAM++)
    • 구현하기는 쉽지만 3D pose estimation이 굉장히 정확해야함.
      • 그렇기 때문에 depth sensor를 많이 사용하는 편

  • Object-camera 2D observation

    • 간단하게는 bounding box error나 segmentation error, 복잡한 난이도로는 photometric error나 silhouette error를 사용할 수 있음.

  • Object-point 3D position

    • PnP 방식과 비슷하게, 이미지에서의 2D keypoint와 object의 3D keypoint를 매칭하고 reprojection error를 재는 방법.

3D Object detection

  • End-to-end CNN

    • Relative pose를 regression으로 풀 수 있는 네트워크들은 대부분 shape prior를 사용함
    • Li 2018 : DeepIM: Deep Iterative Matching for 6D Pose Estimation

  • Deep learning with geometry

    • Shape prior 없이 할 수 있지만, 간단한 object만 가능함 (e.g. 자동차)
    • Mousavian 2017 : 3D Bounding Box Estimation Using Deep Learning and Geometry
    • Chen 2016 : Monocular 3D Object Detection for Autonomous Driving


하지만 SLAM의 용도로는 우리는 한번도 본 적 없거나 복잡한 object에도 generalise 할 수 있어야한다.

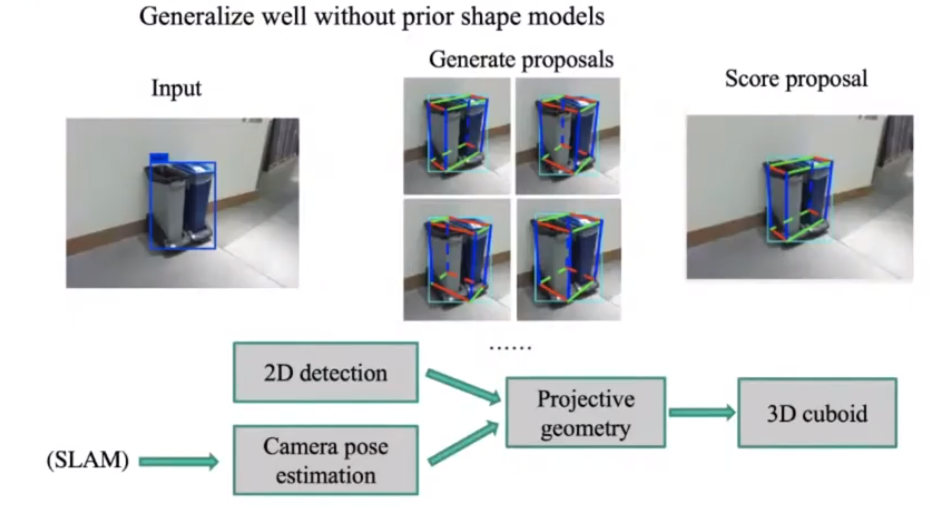

여기 제안하는 새로운 방법은 2D bounding box와 SLAM으로 얻어낸 camera pose를 사용한다.
여러시점의 Camera의 위치로부터 2D bounding box가 projective geometry 기반으로 커버할 수 있는 공간을 계산한다.
그리고 이 공간을 잘 표현하는 cuboid 모델로 표현해주면 간단하게 표현할 수 있다.

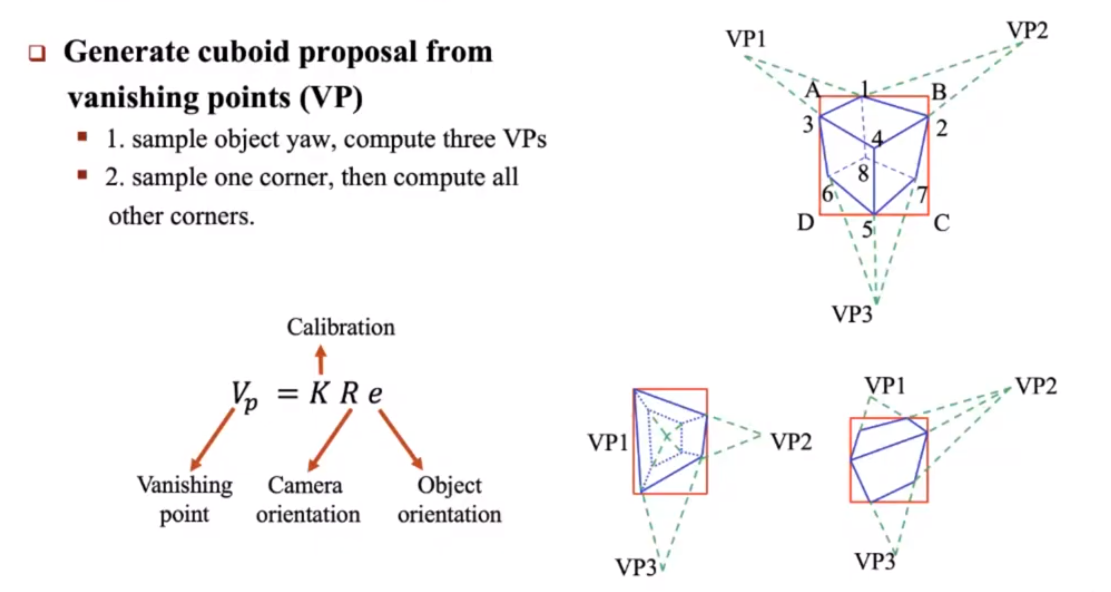

위 사진은 vanishing point를 사용하여 cuboid 모델을 만드는 방법을 소개한다.
Cuboid는 2D 이미지로 보았을 때 3개의 vanishing point가 있어야한다.
굉장히 정확하고 또 간단하게 풀 수 있는 방법이다.
계산된 Cuboid 모델은 항상 2D bounding box 안에서 발견된다.

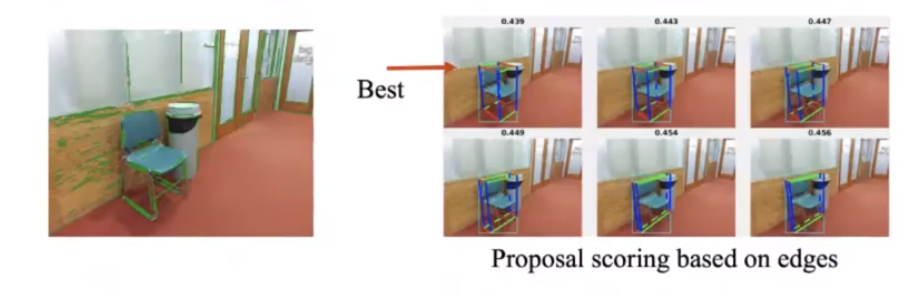

위의 방식으로 cuboid 모델을 만들면, 보통 여러개의 가능성이 나온다.
휴리스틱하게 룰을 만들어서 제일 정확한 모델에게 가장 높은 score를 주는 방식을 이전까지는 많이 써왔다.
하지만 이 scoring system을 딥러닝으로 만들 수 있지 않을까 생각해서 도전해봤다.


실제로 돌려본 결과, object shape prior가 없는데도 cuboid 모양을 잘 잡는 것을 볼 수 있다.
다양한 object들에 cuboid model을 생성할 수 있었다.

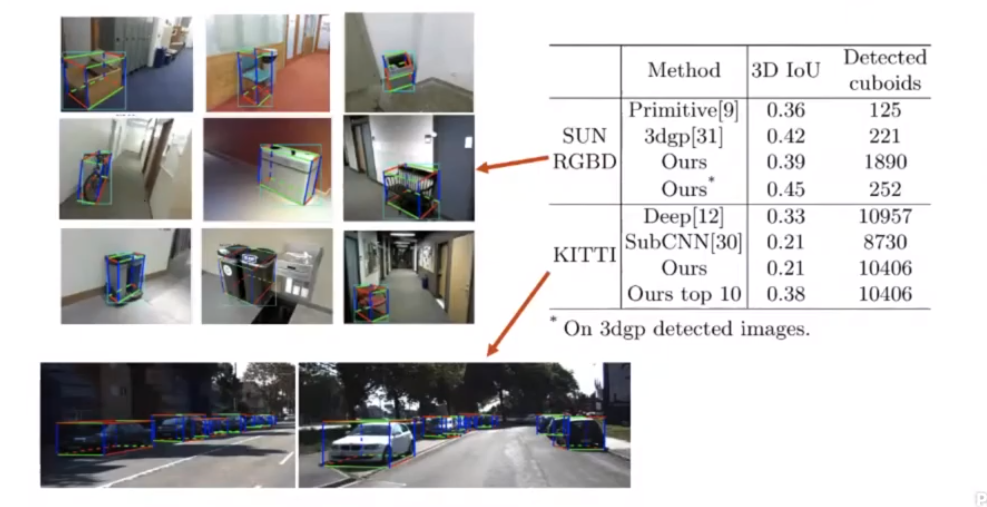

Indoor 데이터셋에서는 굉장히 잘 되었다.
Outdoor 데이터셋은 KITTI 데이터셋을 사용했는데, 우리의 방식보다 결과가 좋게 나왔다.
그도 그럴만한게, KITTI 데이터셋에는 shape prior + 다양한 차들의 데이터가 충분히 있다.
Shape prior가 없는 우리 방식의 성능을 뛰어넘을 수 있다는 것을 인지해야한다.

Plane detection

  • Model-based 방식
    • Cuboid 형태의 방만 가능
    • Hedau 2009 : Recovering the Spatial Layout of Cluttered Rooms
    • Schwing 2013 : Box in the Box: Joint 3D Layout and Object Reasoning from Single Images

이런 방식은 복도와 같이 반대편 벽이 보이지 않는 경우에는 사용할 수 없다.

  • Learning-based 방식
    • Zou 2018 : LayoutNet: Reconstructing the 3D Room Layout rom a Single RGB Image
    • Liu 2018 : PlaneNet: Piece-wise Planar Reconstruction from a Single RGB Image

딥러닝 기반 layout detection은 매 프레임마다 layout prediction을 하기 때문에 정확한 값을 얻을 수 없다. (i.e. layout이 떨린다)

여기에 SLAM을 섞으면 어떨까?
SLAM의 경우, 하나의 feature point를 다양한 각도에서 봐도 안정적이게 추출할 수 있다.
이 점을 이용하면, layout도 여러 각도에서 봐도 안정적이게 추출할 수 있을 것이다.

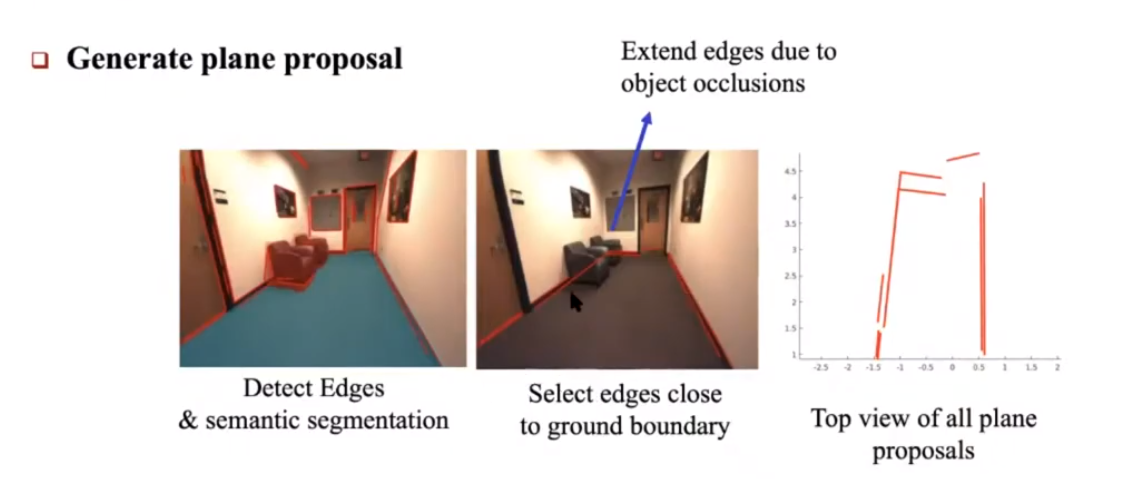

우선, 기존의 line detector를 써서 line을 찾는다.
Occlusion된 line이 있을 수 있으니, segmentation을 사용해서 object를 찾고 segmentation mask 내부에 line을 더 이어서 그려준다.

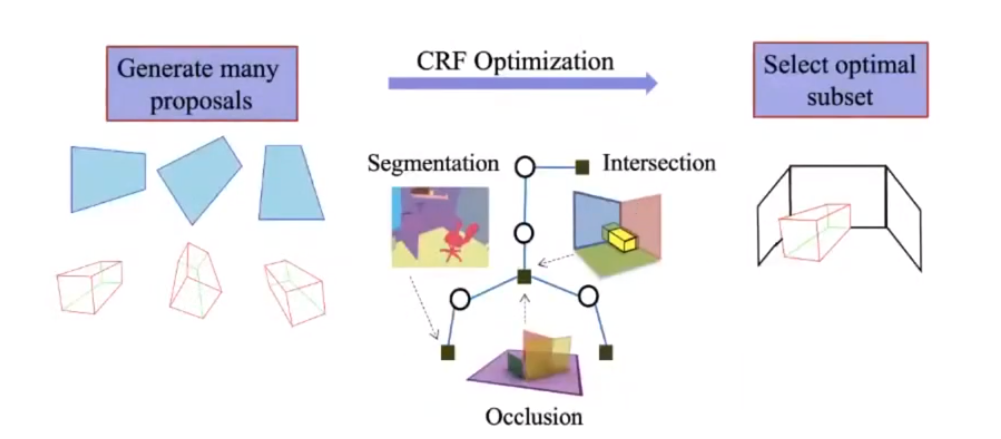

위의 방법으로 여러개의 plane candidate가 나올 것이다.
벽과 바닥이 90도 직각이라는 가정을 두고, wall plane과 floor plane을 뽑아준다.
이 때, 3D object detection도 할 것이라면, 동시에 같이 뽑을 수도 있다.

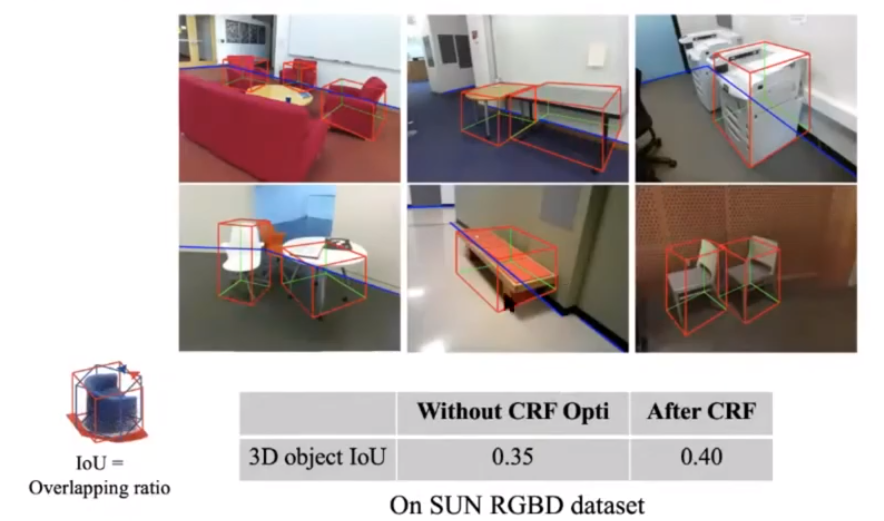

3D object pose와 wall/floor plane 정보를 함께 이용해서 joint optimisation을 할 수 있다.
예를 들어, object의 기울기는 floor plane과 평행해야할 수도 있다.
또, object의 cuboid는 wall/floor plane과 intersect 할 수 없다. (i.e. intersect하면 벽을 뚫은거니까…)
이러한 추가적인 geometric constraint를 추가해줌으로써 더욱 정확하게 결과를 뽑을 수 있다.

Monocular SLAM with objects and planes


기존의 SLAM에서는 factor graph optimisation을 할 때 camera pose와 map point location만 고려한다.
여기에 object와 plane 정보도 함께 넣어 최적화 하는것이다.
즉, tightly-coupled optimisation을 수행하는 것이다.

Objects와 Planes는 어떤 방식으로 factor로 표현할 수 있을까?

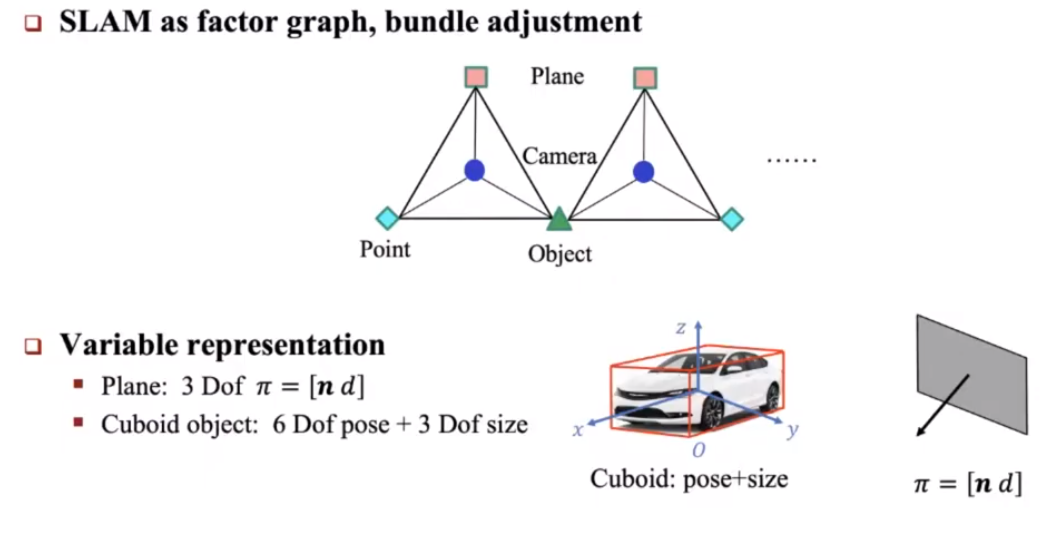

Plane의 경우, 3 dof를 가지는 가 되겠다.
Cuboid object의 경우, 6 dof pose와 (i.e. 3d rotation + 3d translation) 3 dof size를 (i.e. width, length, height) 가지겠다.
종종 특정 용도에서 자동차의 경우 size를 고정하기도 한다.


최적화를 수행할 때는 measurement error 값을 이용한다.
여기서 우리는 두가지 방식으로 measurement error를 사용할 수 있다.

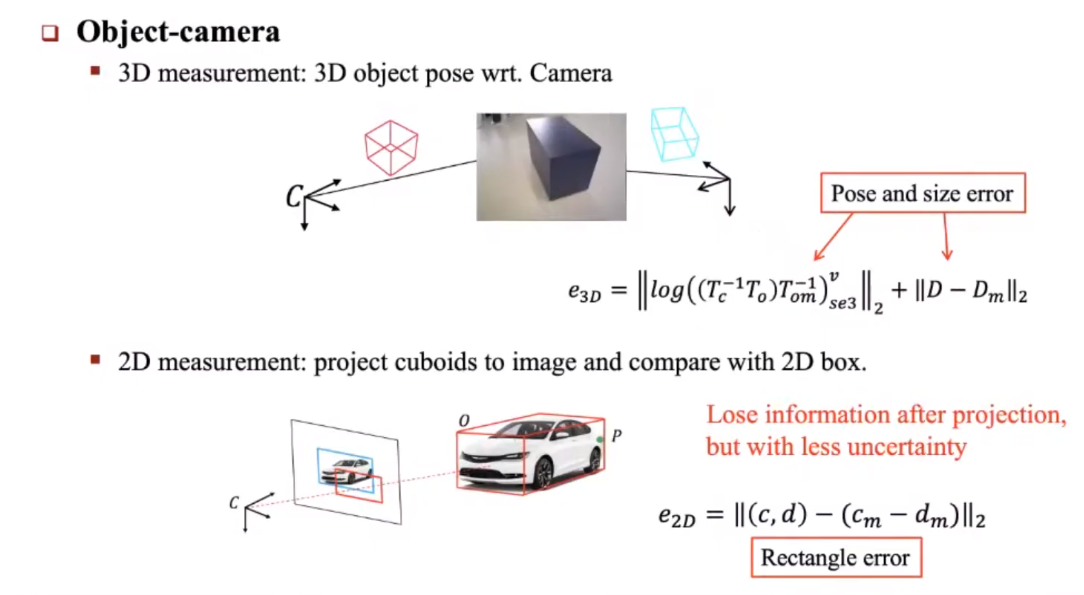

첫번째는 3D measurement이다.
다양한 카메라 각도에서 object의 pose와 size를 추정하면서 나타나는 차이 값이다.

두번째는 2D measurement이다.
Cuboid를 2D 이미지에 projection시켜 생기는 사각형을 2D bounding box와 비교하는 reprojection error를 사용하는 것이다.
이 방법은 3D measurement를 사용하는 방법보다 더 robust하다.

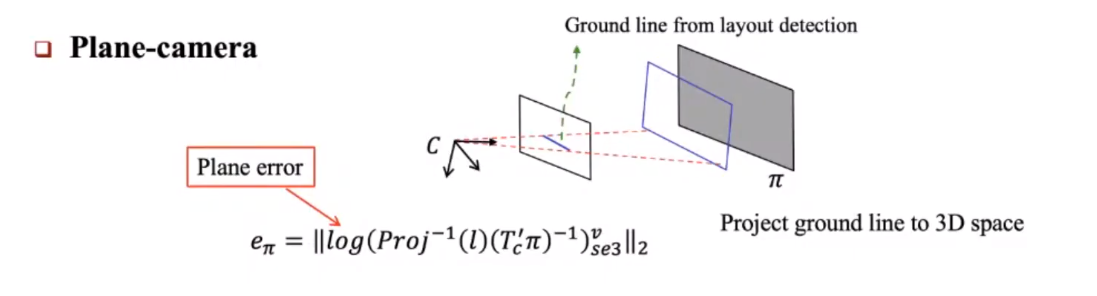

Plane 정보는 항상 바닥에서 추출한 line으로부터 만들어진다.
그렇기 때문에, 우리가 추정한 plane 정보는 unproject된 바닥 line과 비교하여 에러 값을 추정할 수 있다.

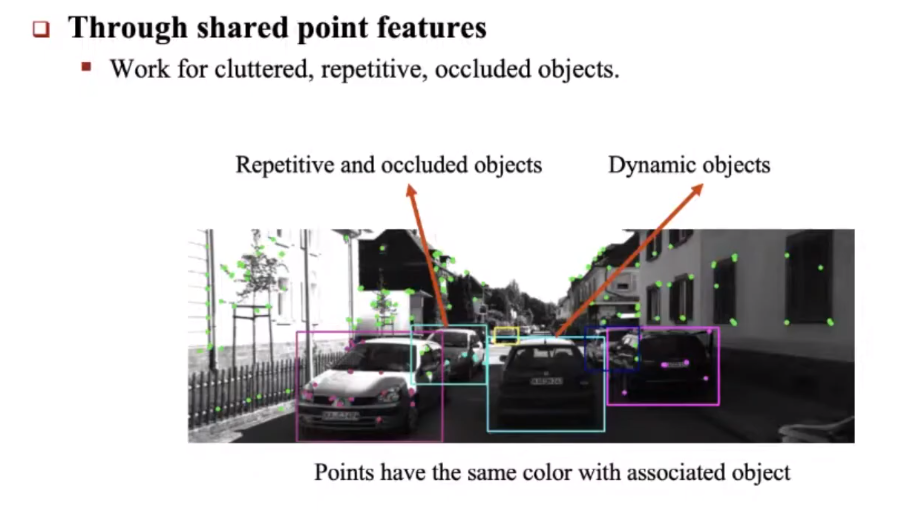

위의 방법들을 사용하면, 우리는 자연스럽게 point feature와 object 정보에 대해서 data association을 할 수 있다.
여기에 epipolar checking 등을 하면 더 정확해질 수 있다.
이 방법으로 cluttered / repetitive / occluded object에 대해서도 강인하게 트랙킹하는 것을 보았다.
이 방법은 기존의 object tracking이나 template 기반 트랙킹 방법보다 정확하다.


Object의 크기를 fixed-size로 고정해놓고 이 방법을 구현한 것이 CubeSLAM이다.
CubeSLAM은 loop closure과 같은 기능도 없지만, scale drift가 전혀 없는 것을 볼 수 있다.

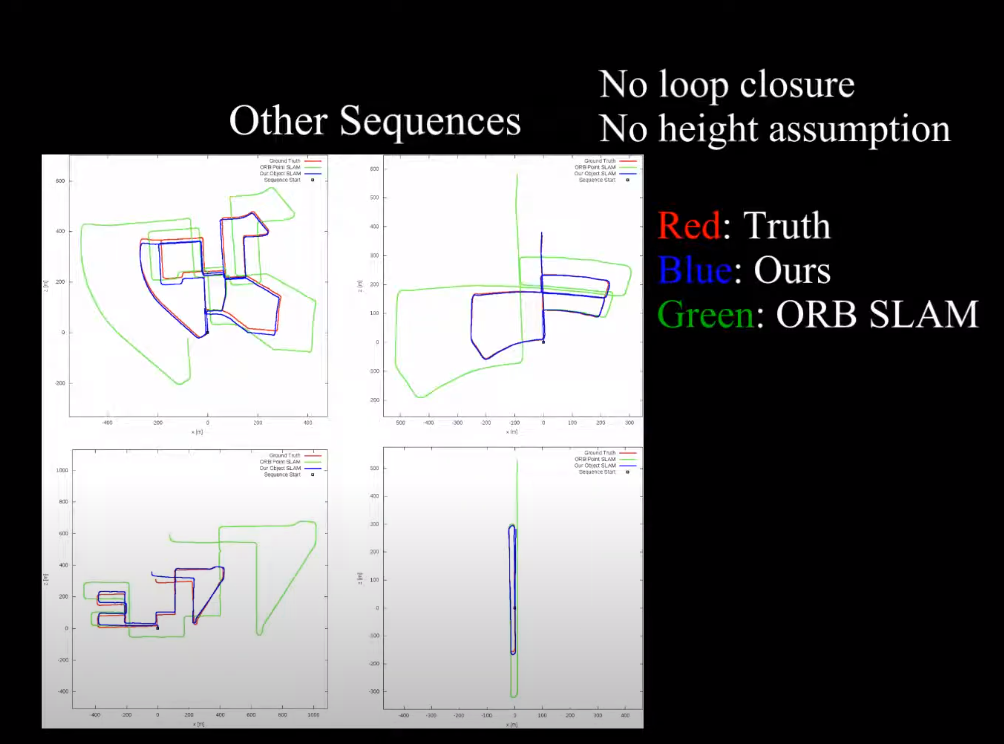

ORB-SLAM과 비교하였을 때 훨씬 정확한 모습을 볼 수 있다.


이런 경우에는 feature point의 수가 굉장히 적기 때문에 기존의 ORB-SLAM과 같은 방식은 모두 실패한다.

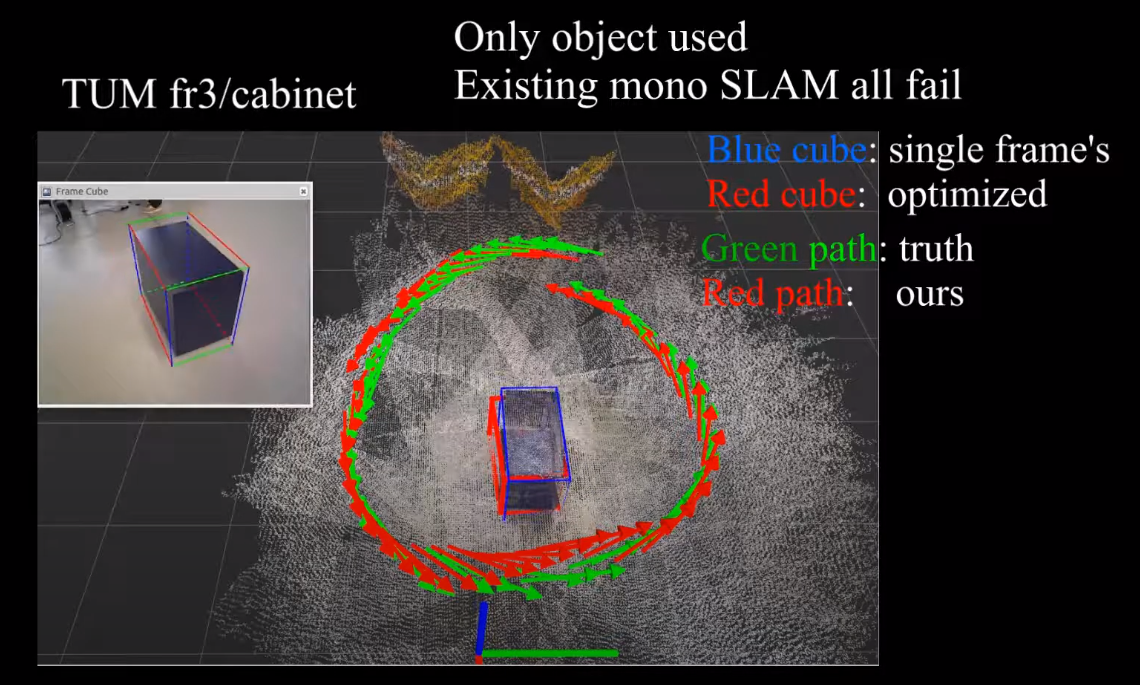

왼쪽의 reconstruction 결과를 보면 object의 정보만 사용했을 때는 pose가 많이 흔들린 것을 볼 수 있다.
이는 wall 정보를 사용하지 않았기 때문이라고 판단이 된다.
오른쪽에 보이는 결과는 후속 연구에서 wall 정보를 사용한 것인데, 훨씬 더 좋은 결과가 나타났다.

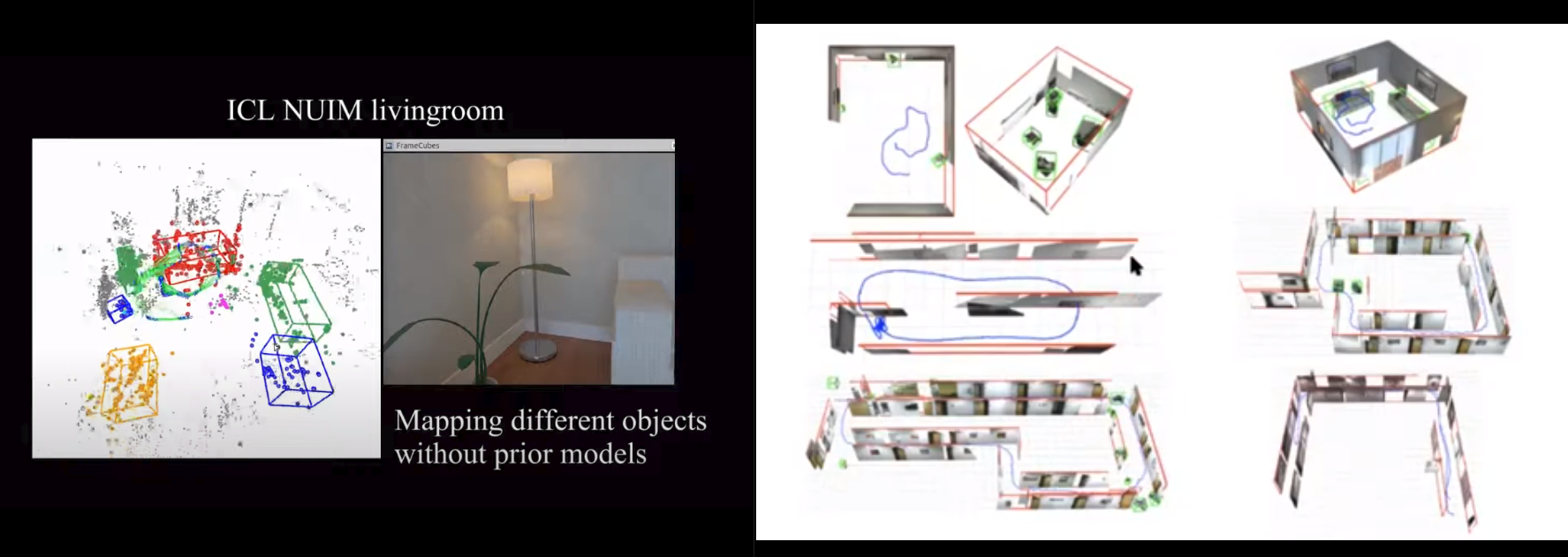

오피스의 한 층을 돌고 와도 굉장히 정확한 object pose + odometry 추정이 된다.
데모영상은 여기를 보면 된다.

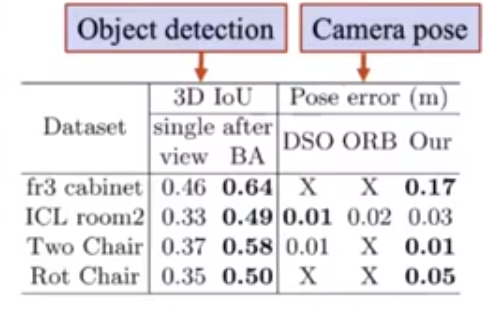

이렇게 Object detection + SLAM을 이용한 방식은 기존의 방식과 비교했을 때 더 좋은 성능을 보여준다.
Single view 3D object detection 보다 더 정확하고,
또 기존의 monocular SLAM 시스템보다 정확하다.

Dynamic object SLAM

기존의 SLAM 방법론들은 모두 움직이는 객체는 outlier로 처리한다.
하지만 실제 환경은 그렇지 않다.
움직이는 객체들이 많으면 어떻게 해야할까?

우선 문제를 간단하게 하기 위해, 모든 움직이는 객체는 rigid-body라고 가정한다.
그리고 움직임에 대한 motion model이 있다고 가정한다.

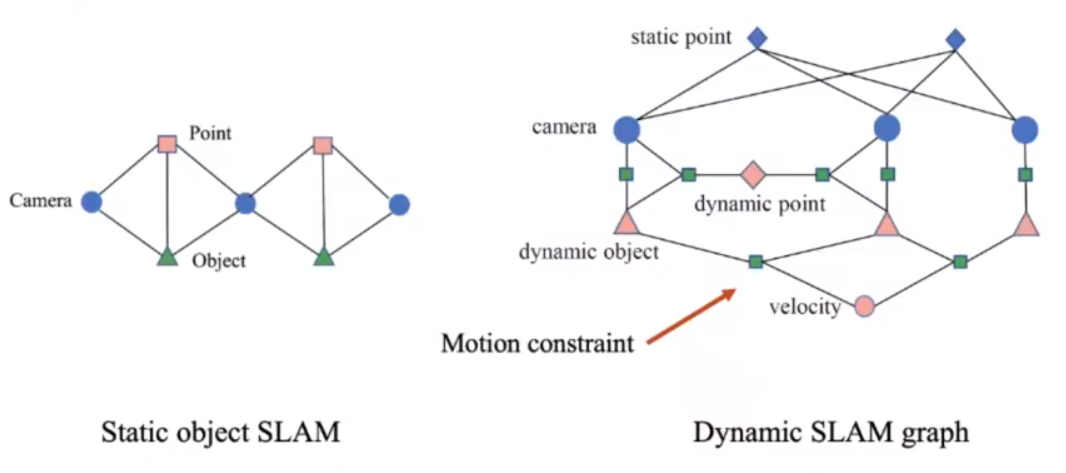

그리고 아래와 같은 graph를 만들어서 풀면 된다.
